近期，公司光电转换能源材料与器件团队在国际权威期刊ACS Applied Energy Materials（影响因子6.024）发表题为“MAAc Ionic Liquid-Assisted Defect Passivation for Efficient and Stable CsPbIBr₂Perovskite Solar Cells”的论文，报道了MAAc离子液体对高效稳定CsPbIBr₂钙钛矿太阳电池的缺陷钝化。

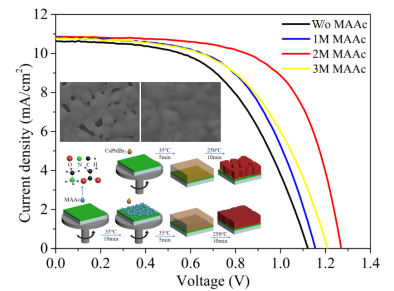

铯基全无机钙钛矿太阳电池（例如CsPbIBr₂）因其良好的热稳定性和湿稳定性而引起广泛关注，但由于CsPbIBr₂薄膜覆盖性不佳导致的低开路电压是限制其发展的主要原因。直接生长在TiO₂电子传输层上的CsPbIBr₂薄膜具有针孔，这些针孔会带来大量缺陷，导致非辐射复合的增加。在这项工作中，通过在沉积CsPbIBr₂膜之前将醋酸甲胺（MAAc）离子液体预涂覆到TiO₂层上，对CsPbIBr₂膜的结晶进行了调控。均匀分布的MA⁺将成为CsPbIBr₂薄膜底部的成核中心，这对CsPbIBr₂薄膜的结晶动力学有显著影响。这种方法同时提高了晶体的质量和界面接触，有助于降低陷阱态密度、抑制非辐射复合和增强载流子提取。基于此方法，优化后电池的效率得到了显著提高，效率高达8.85%，V_oc高达1.26 V。在室温下将电池器件暴露于环境空气中30天后，经过修饰的电池仍保持其初始PCE的82%。

该文章第一作者为公司史林兴博士及其员工袁昊阳，通讯作者为史林兴。新葡的京集团3512vip环境与化学工程学院、江苏省先进材料功能控制技术重点实验室为合作单位。

论文来源：Linxing Shi,Haoyang Yuan, Xianggang Sun, Xinyi Li, Wenbo Zhu, Jie Wang, Liangsheng Duan, Qile Li, Zhen Zhou, Zengguang Huang, Xinxin Ban, and Dongen Zhang. MAAc Ionic Liquid-Assisted Defect Passivation for Efficient and Stable CsPbIBr₂Perovskite Solar Cells.ACS Applied Energy Materials,2021, 4, 10584-10592.

论文链接：https://doi.org/10.1021/acsaem.1c01537
